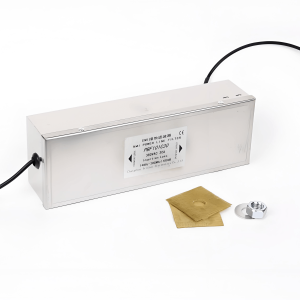

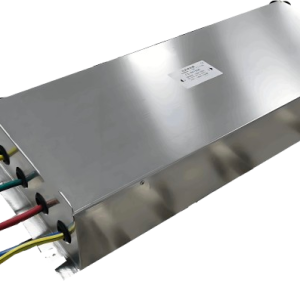

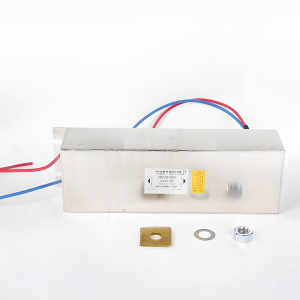

1. Фильтр для экранирующих помещений с никелированным корпусом
Описание продукта
Фильтр представляет собой устройство на основе пассивных компонентов. Он выполняет фильтрацию линий с помощью фильтрующих элементов и обеспечивает защиту от внешних электромагнитных помех благодаря экранирующему корпусу.
Фильтр эффективно устраняет нежелательные сигналы и шумы в электрических цепях, обеспечивая высокие характеристики проводимости питания и сигналов, а также отличное электромагнитное экранирование.
Экранирующие фильтры широко применяются в:
- экранирующих помещениях и камерах
- экранирующих шкафах и корпусах
- телекоммуникационном оборудовании
Продукция соответствует стандарту GJB1518A-2015 (общие требования к фильтрам радиочастотных помех).
Для экранирующих помещений доступны фильтры питания и сигнальные фильтры (класс C), обеспечивающие:
- диапазон частот: 10 кГц – 40 ГГц
- уровень изоляции сигнала: более 100 дБ
2. Технические параметры
Основные параметры
- Номинальное напряжение:
- Однофазное: 110 / 250 VAC
- Трёхфазное (с заземлением): 380 / 440 VAC
- Рабочая частота:
0–60 Гц
- Климатическое исполнение:
25/85/21
- Испытательное напряжение:
- L–L: 1500 VDC
- L–E: 1500 VDC
Эффективность экранирования
- Класс B:
≥100 дБ（150 кГц – 10 ГГц） - Класс C:
≥100 дБ（14 кГц – 18 ГГц）
Классификация по типу линий
- Фильтр заземляющей линии
- Однофазный переменный ток:
L (фаза) / N (ноль) / E (земля) - Однофазный постоянный ток:
DC+ / DC− - Трёхфазная система (5 проводов):
A / B / C (фазы) + N / E

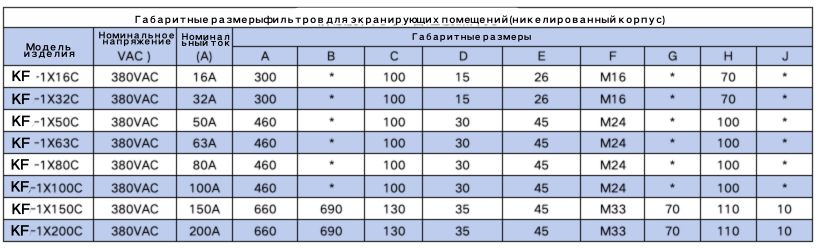

3. Технические характеристики（таблица）
Таблица технических характеристик
Мы подберём и изготовим фильтр в соответствии с вашими техническими требованиями. Свяжитесь с нами для получения консультации и коммерческого предложения.
