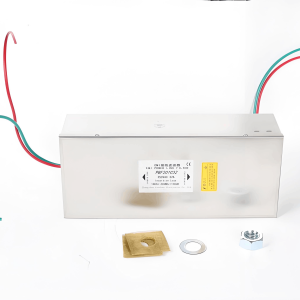

Описание продукта
Фильтр представляет собой устройство на основе пассивных компонентов. Экранирующий фильтр обеспечивает фильтрацию линий с помощью фильтрующих элементов и защищает от внешних электромагнитных помех за счёт экранирующего корпуса.
Он эффективно устраняет нежелательные сигналы и шумы в электрических цепях, обеспечивая высокое качество фильтрации питания и сигналов, а также отличные характеристики электромагнитного экранирования.
Экранирующие фильтры широко применяются в:
- экранирующих помещениях и камерах
- экранирующих шкафах и корпусах
- телекоммуникационном оборудовании
Продукция соответствует стандарту GJB1518A-2015 (общие требования к фильтрам радиочастотных помех).
В области экранирующих помещений доступны различные типы фильтров питания и сигналов (класс C), обеспечивающие:
- диапазон частот: 10 кГц – 40 ГГц
- уровень изоляции сигнала: более 100 дБ

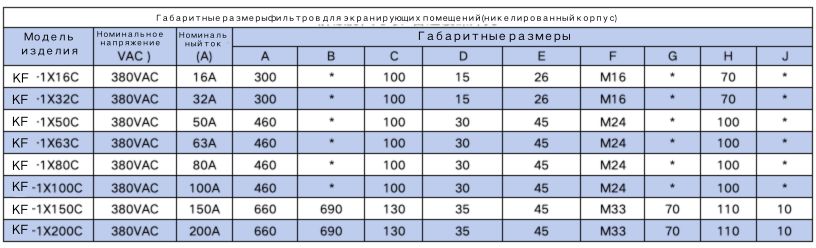

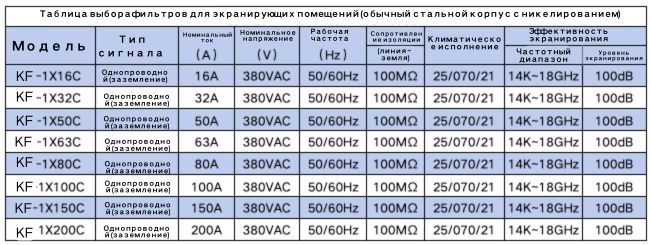

Технические параметры
Электрические параметры
- Номинальное напряжение:
- Однофазное: 110 / 250 VAC
- Трёхфазное (с заземлением): 380 / 440 VAC
- Рабочая частота:
0–60 Гц
- Климатическое исполнение:
25/85/21
- Испытательное напряжение:
- L–L: 1500 VDC
- L–E: 1500 VDC
Эффективность экранирования
- Класс B:
≥100 дБ（150 кГц – 10 ГГц） - Класс C:
≥100 дБ（14 кГц – 18 ГГц）
Типы подключения (по системе линий)

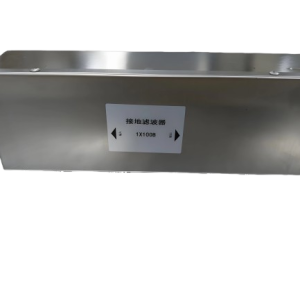

- Фильтр заземления
- Однофазный переменный ток:
Фаза (L) / Ноль (N) / Земля (E) - Однофазный постоянный ток:

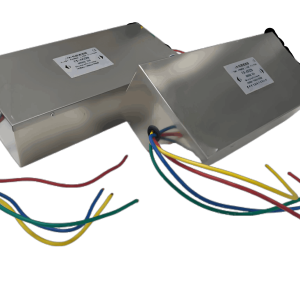

DC+ / DC− - Трёхфазная система (5 проводов):
A / B / C (фазы) + N (ноль) + E (земля)
3. Технические параметры
Мы подберём и изготовим фильтр под ваши требования и параметры. Свяжитесь с нами для получения технической консультации и коммерческого предложения.
