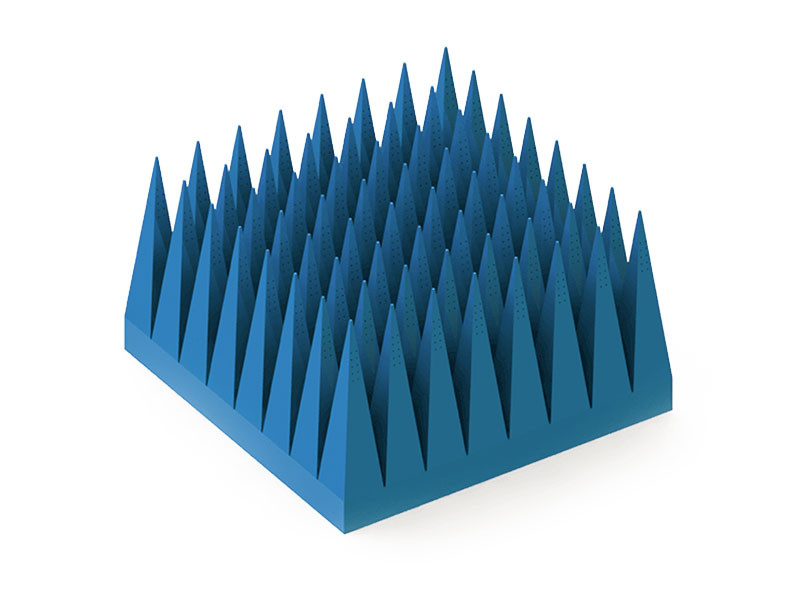

Полый широкополосный радиопоглощающий материал на основе термостойкого нетканого полотна, пропитанного углеродом и обработанного огнезащитными составами. Предназначен для использования в ближнепольных, дальнепольных и компактных (compact range) безэховых камерах.
Обладает отличными широкополосными характеристиками, а также высокой эффективностью рассеяния и изоляционного затухания. Рабочий диапазон частот: 30 МГц – 110 ГГц. Широко применяется в условиях, требующих устойчивости к высокой мощности и высокой чистоты среды.
Характеристики и параметры трудновоспламеняемого пирамидального радиопоглощающего материала для высокой мощности:
Физические свойства
Равномерная пропитка углеродом, высокая адгезия сажи, отсутствие осыпания частиц.
Материал плотный и жёсткий, поверхность равномерного синего цвета, без цветовых различий, трещин и загрязнений.
Высокая стабильность размеров, эстетичный внешний вид, влагостойкость и водонепроницаемость, без провисания вершин и деформаций.
Надёжная монтажная конструкция, высокая прочность; обычно применяется подвесной способ установки.
Радиопоглощающие свойства
Соотношение толщины к длине волны (d/λ) влияет на коэффициент отражения: чем больше толщина, тем ниже отражение.
При d/λ = 0,5 / 1 / 2 / 6 коэффициент отражения при нормальном падении (Rw) достигает соответственно -25 / -30 / -40 / -50 дБ.
Огнестойкость
Высокая огнестойкость, кислородный индекс > 60%, класс трудновоспламеняемости B1.
Рабочая температура: от -50°C до +80°C, кратковременно до +100~150°C.
Соответствует национальному стандарту пожарной безопасности GB8624-2012, класс B1.
Рабочий диапазон частот: 30 МГц – 110 ГГц.
Экологические характеристики
Огнезащита на основе неорганических компонентов; материал нетоксичен, без запаха, не выделяет вредных газов.
Не содержит тяжёлых металлов и галогенов, соответствует требованиям ЕС RoHS.
Не образует пыли.
Выделение формальдегида соответствует стандарту GB/T18580-2017 для внутренних покрытий.

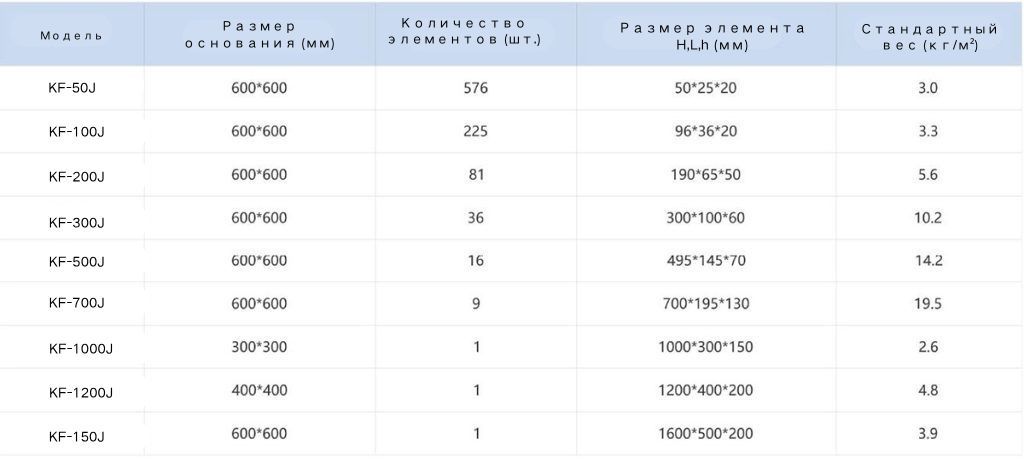

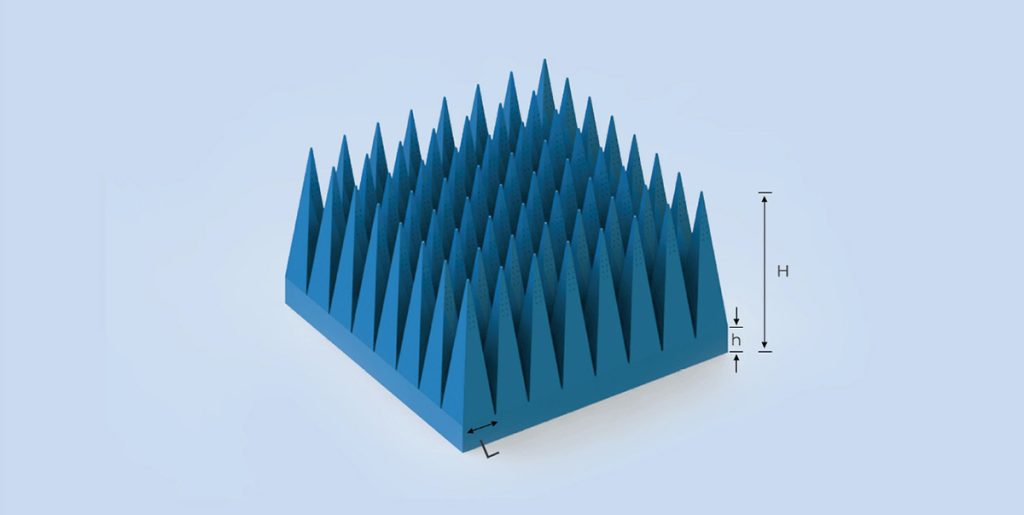

Спецификации трудновоспламеняемого пирамидального радиопоглощающего материала:

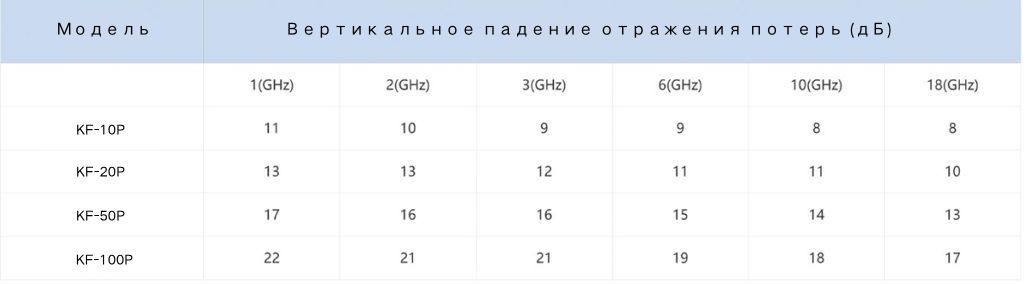

Параметры коэффициента отражения при нормальном падении для трудновоспламеняемого пирамидального радиопоглощающего материала высокой мощности:
Основные области применения трудновоспламеняемого пирамидального радиопоглощающего материала высокой мощности:
Безэховые камеры для высокомощных СВЧ
Используется как основной поглощающий элемент стен и полов безэховых камер при тестировании и калибровке радиолокационных систем и спутникового оборудования. Эффективно поглощает утечки высокомощного электромагнитного излучения от передающих антенн, снижает паразитные помехи и повышает точность измерений. Огнестойкие свойства уменьшают риск возгорания при эксплуатации оборудования.
Защита от электромагнитных импульсов (EMP)
Применяется в военных командных центрах, на атомных электростанциях и других критически важных объектах для создания защитных барьеров от ЭМИ. Поглощает мощные электромагнитные импульсы, возникающие при ядерных взрывах или воздействии высокоэнергетического оружия, защищая внутренние электронные системы от повреждений.
Радиочастотные усилительные станции и серверные
Используется в серверных помещениях 5G-сетей, на телерадиовещательных передающих станциях и других объектах с высокомощным оборудованием. Поглощает избыточное электромагнитное излучение, снижает уровень помех для окружающих устройств и соответствует требованиям пожарной безопасности.
Аэрокосмические испытательные платформы
Применяется в камерах моделирования электромагнитной среды для летательных аппаратов. Поглощает кратковременные высокомощные электромагнитные выбросы (например, при запуске двигателей или включении радара), обеспечивая безопасность персонала и оборудования. Лёгкая конструкция соответствует требованиям по массе в аэрокосмической отрасли.
Промышленные СВЧ-установки
Используется в оборудовании для микроволновой сушки и радиочастотного нагрева в качестве внутренней поглощающей облицовки. Поглощает остаточное высокомощное излучение, не усвоенное материалом, повышает энергоэффективность, предотвращает утечки электромагнитных волн и снижает риск перегрева и возгорания оборудования.
