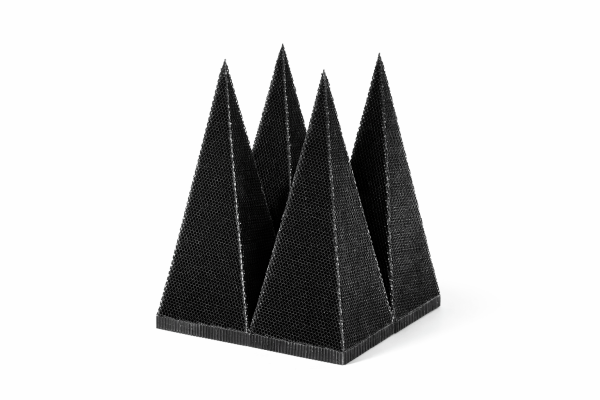

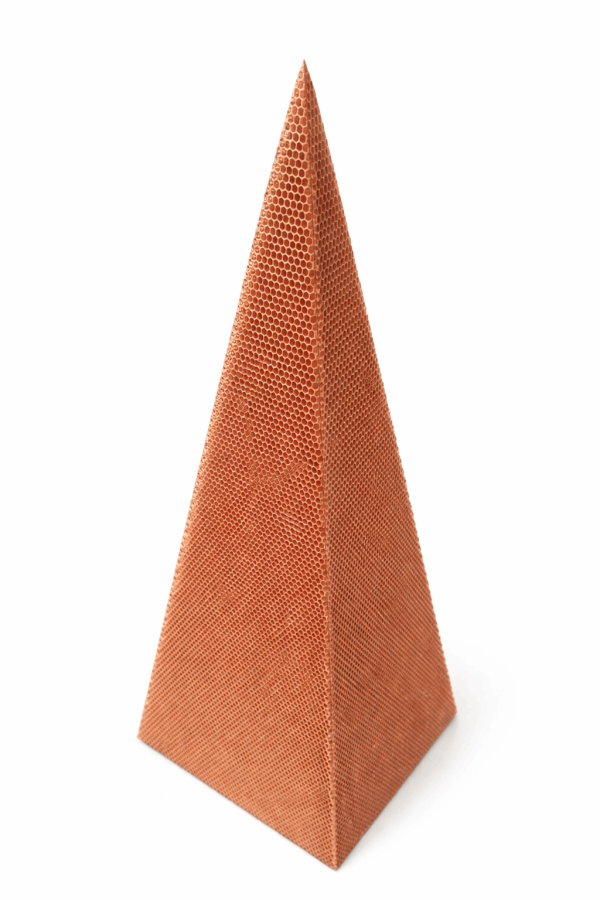

Сотовый радиопоглощающий материал — это функциональный композит, в основе которого лежит ячеистая (сотовая) структура, объединённая с поглощающими средами или покрытиями. Он сочетает малый вес, высокую прочность и эффективное поглощение электромагнитных волн.
Ключевая концепция основана на синергии структуры и функциональных компонентов: сотовый каркас (обычно из алюминия, арамидных волокон или углеродного волокна) формирует регулярную шестигранную или прямоугольную полую структуру, создавая множественные пути отражения для электромагнитных волн; заполнение ячеек поглощающими материалами (например, карбонильное железо, углеродные нанотрубки, ферриты) или нанесение специальных покрытий обеспечивает преобразование электромагнитной энергии в тепловую за счёт диэлектрических и магнитных потерь; при этом полая конструкция формирует градиент импеданса, снижая отражение на поверхности и повышая эффективность поглощения.
К основным преимуществам материала относятся: высокая удельная прочность — сотовая структура обеспечивает отличные механические характеристики при малой плотности (обычно 0,1–0,5 г/см³), включая устойчивость к сжатию и сдвигу; широкополосное поглощение — за счёт регулирования размеров ячеек (5–50 мм), типа и толщины поглощающего наполнителя рабочий диапазон может охватывать 1–40 ГГц; многофункциональность — помимо радиопоглощения материал может обладать тепло- и звукоизоляционными, а также огнестойкими свойствами (например, при использовании арамидных сот с антипиренами); модульная конструкция облегчает резку, монтаж и адаптацию к сложным поверхностям или большим площадям.
Материал также эффективно поглощает поверхностные волны и широко применяется в задачах электромагнитного экранирования и EMC, в оборонной и аэрокосмической промышленности, оптимизации беспроводной связи, а также в промышленных и транспортных системах с высокими уровнями электромагнитного излучения. Рабочий диапазон частот составляет 0,6–40 ГГц (при этом на частотах выше 40 ГГц сохраняются хорошие поглощающие характеристики).
Характеристики и параметры сотового радиопоглощающего материала:
Физические свойства
Сотовая структура из арамидной бумаги типа B, плотность 60 кг/м³, размер ячейки (длина стороны) — 2,5 мм.
Периодическая структура ячеек эффективно подавляет распространение поверхностных волн.
Радиопоглощающие свойства
Высокая эффективность поглощения: коэффициент отражения ≤ -15 дБ (в заданном диапазоне частот).
Отличные широкополосные характеристики поглощения.
Огнестойкость
Высокая огнестойкость.
Кислородный индекс ≥ 32% (GB/T2406-2009).
Класс огнестойкости: B1 (GB/T8624-2012).
Экологические характеристики
Материал не содержит тяжёлых металлов и галогенов, соответствует экологическим требованиям ЕС RoHS 2.0.

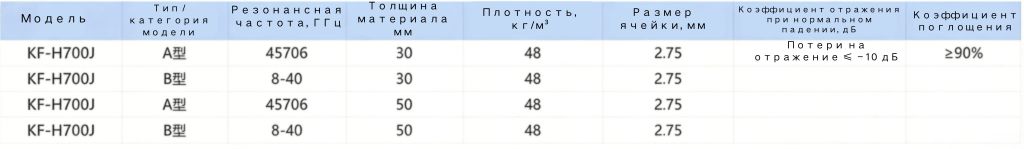

Спецификации сотового радиопоглощающего материала:

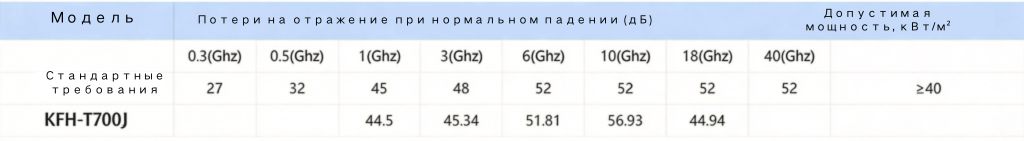

Параметры коэффициента отражения при нормальном падении для сотового радиопоглощающего материала:
