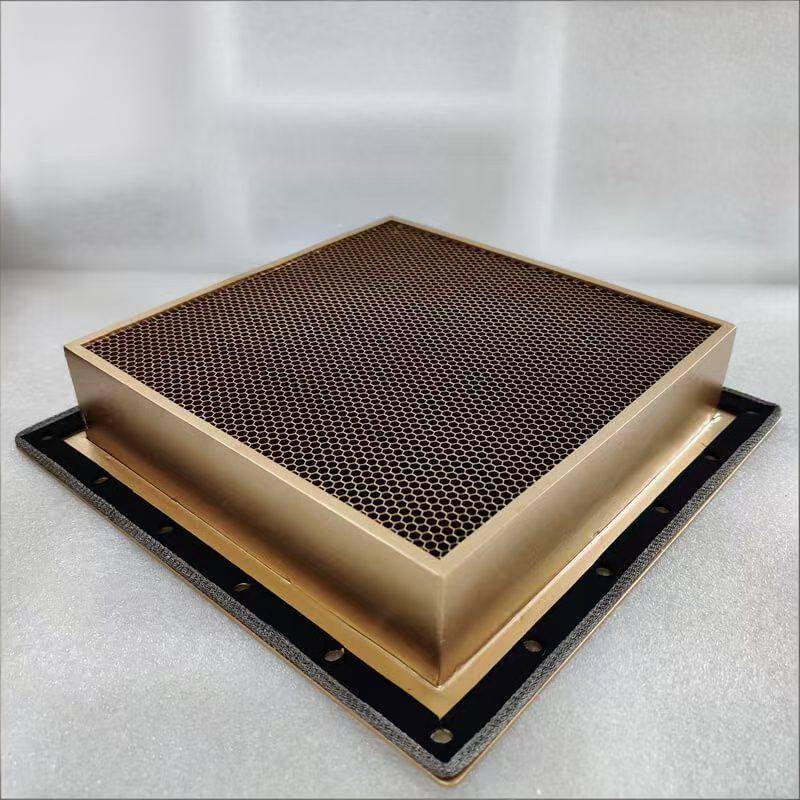

Сотовые вентиляционные панели для EMI/EMC/RF экранирования
Сотовые вентиляционные панели предназначены для эффективного экранирования электромагнитных помех (EMI/EMC/RF) при обеспечении свободной вентиляции воздуха.
Мы изготавливаем экранирующие вентиляционные панели по чертежам заказчика, а также можем предложить индивидуальную разработку конструкции под ваши технические требования.
Технологии сварки
Мы используем два основных типа сварки:
- Высокотемпературная вакуумная пайка — применяется для изделий с высокими требованиями к уровню экранирования (в том числе для военных и специальных применений)
- Лазерная точечная сварка — используется для стандартных промышленных задач
Обе технологии соответствуют требованиям RoHS.
Технические характеристики (мм)
Материалы:
- Углеродистая сталь
- Нержавеющая сталь
- Сплав Hastelloy X
- Алюминий
- Латунь / медь
(другие материалы — по запросу)
Толщина фольги:
0.05 / 0.08 / 0.1 / 0.13 / 0.15 / 0.2 (по запросу)
Размер ячейки (шаг сот):
0.8 / 1.0 / 1.2 / 1.6 / 2.0 / 2.5 / 3.2 / 4.2 / 4.8 / 5.0 / 5.2 / 6.4 / 8.1 / 12.6 / 15 / 16 / 20 / 30 (и другие по запросу)
Габаритные размеры:
Индивидуальное изготовление
Толщина панели:
По запросу
Форма изделий:
- Круглая
- Прямоугольная
- Кольцевая
- Цилиндрическая
- Овальная
- Нестандартная (по чертежу)
Ориентация сот:
- Прямая
- Наклонная
Технология сварки:
- Вакуумная пайка
- Точечная сварка
Обработка поверхности:
- Химическое никелирование
- Белое оксидирование
- Лужение
- Покраска
- Пескоструйная обработка
Уплотнения:
- Неопреновая губка
- Металлическая сетка (Monel)
- Пальчиковые контакты и другие типы
Типы рамок:
- L-образная
- C-образная
- H-образная
- Нестандартная / по чертежу
Упаковка:
Картонные коробки или фанерные ящики с защитной амортизирующей упаковкой (по требованию)
