Композитный пенополиуретановый радиопоглощающий материал для EMC-камер — это высокоэффективное решение, специально разработанное для испытаний на электромагнитную совместимость (EMC). В основе материала лежит пенополиуретан, модифицированный с помощью функциональных поглощающих компонентов (углеродные материалы, ферриты, нанометаллы и др.) и оптимизированной структуры (клиновидной, пирамидальной, плоской или комбинированной), что обеспечивает эффективное поглощение электромагнитных волн в широком диапазоне частот и минимальное отражение.
Ключевые преимущества материала ориентированы на требования EMC-тестирования. Во-первых, широкополосное поглощение — рабочий диапазон частот от 10 кГц до 18 ГГц (и выше), что позволяет использовать материал для испытаний радиооборудования, автомобильной электроники, медицинской техники и других устройств. Во-вторых, высокая эффективность поглощения: уровень отражения обычно составляет ≤ -40 дБ, а в отдельных диапазонах может достигать ≤ -60 дБ, что обеспечивает минимизацию отражений от стен и пола безэховой камеры и повышает точность измерений. В-третьих, структурная оптимизация: градиентное распределение поглощающих компонентов и геометрия (например, сочетание низкого импеданса на вершине клина и высокой потери у основания) формируют плавный переход импеданса, снижая отражение на поверхности материала. В-четвёртых, адаптация к условиям эксплуатации: модифицированная полиуретановая основа обладает огнестойкостью и термостойкостью (обычно от -50°C до +80°C), обеспечивая надёжную и стабильную работу в EMC-камерах.
Дополнительно материал отличается малой плотностью (примерно 0,15–0,3 г/см³), что облегчает конструкцию и монтаж. Он может изготавливаться модульно с учётом размеров камеры, обладает достаточной механической прочностью и выдерживает лёгкие механические воздействия при обслуживании.
Характеристики и параметры композитного пенополиуретанового радиопоглощающего материала для EMC-камер:
Физические свойства

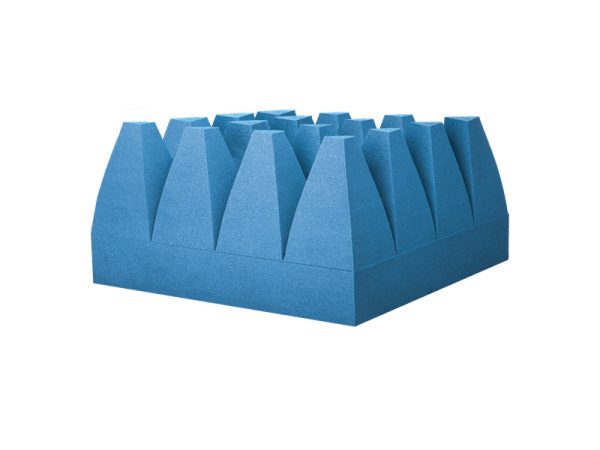

Форма обычно с плоской вершиной, стандартный цвет — синий (возможны варианты).
Материал мягкий, гибкий, допускает изгиб и удобен в установке.
Огнестойкость
Высокая огнестойкость, кислородный индекс > 29% (GB/T2406-2009)
Класс огнестойкости: B2 (GB8624-2012)
Рабочая температура: от -50°C до +80°C
Относительная влажность: 55% ± 15%
Радиопоглощающие свойства
Соотношение толщины материала к длине волны (d/λ) влияет на коэффициент отражения: чем больше толщина, тем ниже уровень отражения.
Для достижения оптимальных широкополосных характеристик материал используется в сочетании с ферритовыми плитами.
Между ферритовым слоем и поглощающим слоем предусмотрена согласующая структура, что позволяет существенно расширить рабочий диапазон частот.
Экологические характеристики
Материалы соответствуют экологическим требованиям: нетоксичны, без запаха, не выделяют вредных веществ.
Отсутствуют летучие соединения, безопасны для использования в закрытых помещениях.

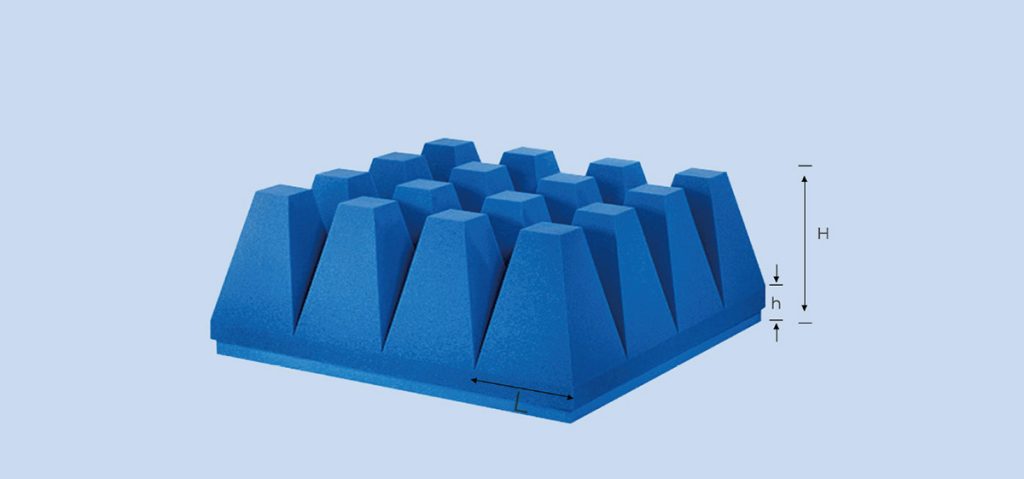

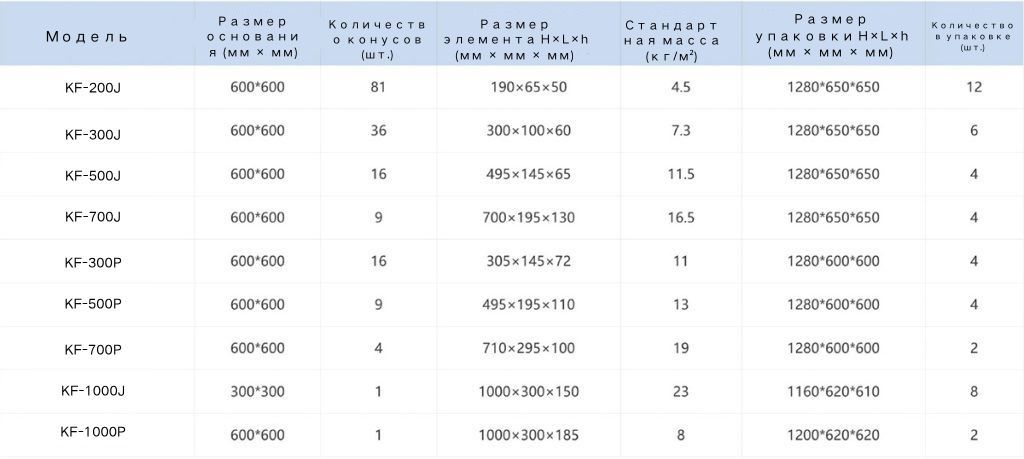

Спецификации композитного пенополиуретанового радиопоглощающего материала для EMC-камер:

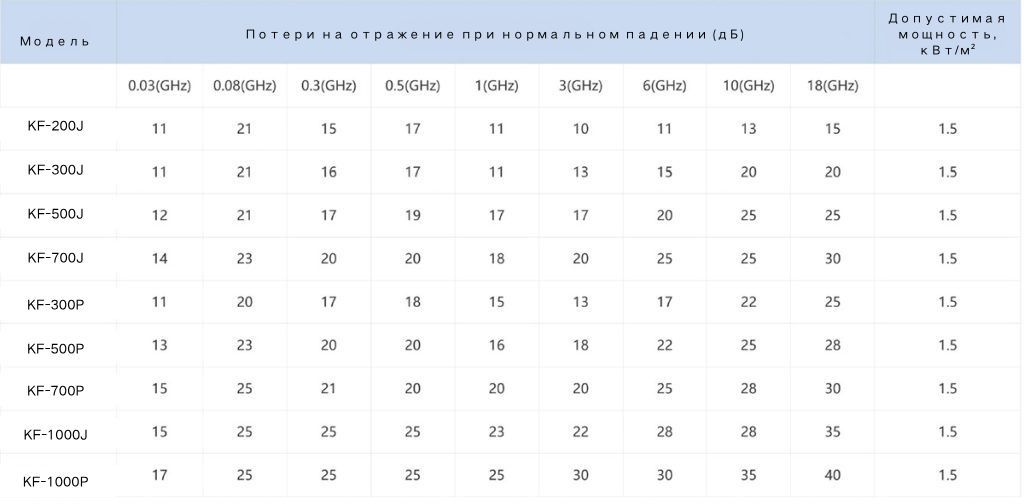

Параметры коэффициента отражения при нормальном падении для композитного пенополиуретанового радиопоглощающего материала для EMC-камер:
