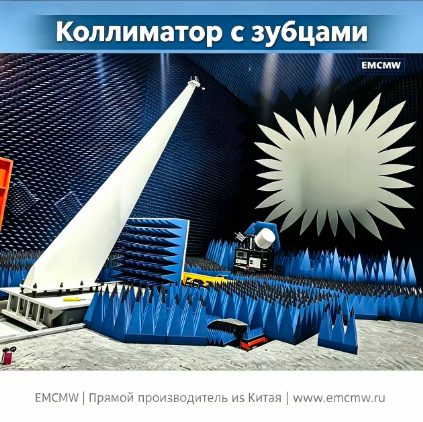

Зубчатый коллиматор на основе алюминиевой сотовой конструкции
Описание продукта
Зубчатый коллиматор на основе алюминиевой сотовой конструкции— это высокоточное и экономически эффективное решение для средних и крупных компактных антенных полигонов CATR.
Термин «с зубчатым краем» означает, что края отражающей поверхности имеют специальную зубчатую форму. Такая конструкция позволяет уменьшить нежелательную дифракцию и отражение электромагнитных волн по краям отражателя, благодаря чему сферические волны более эффективно преобразуются в плоские.
Коллиматор изготовлен на основе облегчённой алюминиевой сотовой конструкции. Он отличается высокой точностью поверхности, малым весом, низким коэффициентом температурного расширения, высокой температурной стабильностью и длительным сроком службы. Подтверждённый срок эксплуатации конструкции составляет более 20 лет.
Область применения
Зубчатый коллиматор на основе алюминиевой сотовой конструкции обычно применяется в средних и крупных компактных антенных полигонах CATR с размером тихой зоны от 3 метров.
Он используется преимущественно совместно с отражателями, имеющими зубчатые края. Чем больше размер тихой зоны, тем заметнее преимущества алюминиевой сотовой конструкции по сравнению с традиционными решениями.
Зубчатые края помогают подавлять боковые лепестки, уменьшать краевую дифракцию и повышать равномерность электромагнитного поля в тихой зоне.
Технические характеристики
▶ Площадь одной отражающей панели: более 7 м²
▶ Точность профиля одной панели: 20–30 мкм, среднеквадратичное значение RMS
▶ Максимальная площадь составного отражателя: практически не ограничена; возможно изготовление конструкций площадью до нескольких тысяч квадратных метров
▶ Точность профиля составного отражателя: до 30 мкм RMS
▶ Вес отражающей панели: около 15 кг/м²
▶ Устойчивость к температурным деформациям: высокая; при изменении температуры на 10 °C отклонение профиля панели составляет всего 1,7 мкм RMS
▶ Стабильность конструкции: высокая устойчивость к вибрациям, минимальное опрокидывающее воздействие на отражатель и низкая чувствительность к неравномерной осадке фундамента
▶ Срок изготовления: 2–3 дня на одну панель благодаря применению технологии гибкого многоточечного формования
